西馳軟啟動器全稱為：”CMC系列電機軟起動器“，主要的型號有：CMC-L系列數碼型電機軟起動器/軟啟動器、CMC-M系列數碼智能型電機軟起動器/軟啟動器、CMC-SX系列漢顯智能型電機軟起動器/軟啟動器、CT系列高起動轉矩電機軟啟動器/分級變頻軟起動器、CMC-MX系列內置旁路型電機軟起動器/軟啟動器和CMV系列高壓固態軟起動裝置/高壓軟啟動器

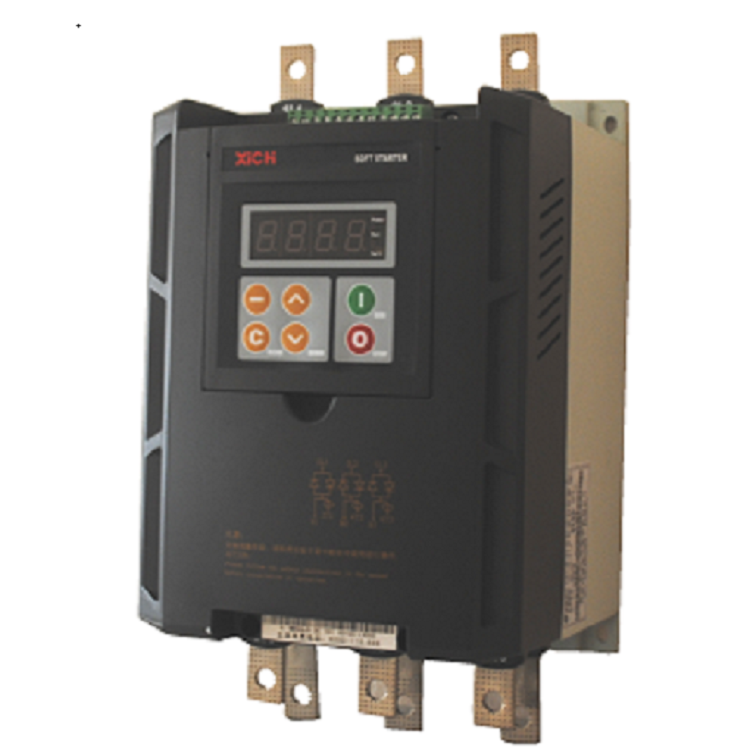

一、數碼型電機軟起動器特點

1、多種起動方式：電流限幅軟起動、電壓斜坡軟起動、斜坡+限流軟起動。

2、高可靠性：由高性能微處理器對控制系統中的信號進行數字化處理。

3、強大的抗干擾性：簡便的調整方式，控制單元中的信號均采用光電隔離方式，并設置了不同的抗噪級別。

4、優化的結構: 緊湊結構設計，上層塑殼和下層金屬結構相結合，滿足美觀和堅固。

5、電機的保護:多種電機保護功能（如過流、輸入/輸出缺相、晶閘管短路、過熱保護等。

6、維護簡便:由4位數碼顯示組成的監控信號編碼系統，24小時監控系統設備的工作狀況，同時提供快速故障診斷。

二、數碼智能型電機軟起動器特點

1、多起動方式：用戶可選擇限流軟起動、電壓斜坡起動、電流斜坡起動，并可在每種方下施加可編程突跳起動轉矩及起動電流限制。較大程度滿足現場需求，實現較佳起動效果。

2、高可靠性：有高性能微處理器對控制系統中的信號進行數字化處理，避免了以往模擬線路的過多調整，從而獲得較佳的準確性和執行速度

3、強大的抗干擾性：控制單元中的信號均采用光電隔離方式，并設置了不同的抗噪級別，避免了主電網上干擾引起的軟起動器誤動作。

4、簡便的調整方式：控制系統應用范圍廣，方式調整簡便、直觀，通過各種功能選項可匹配各類不同的控制對象。

5、結構的優化：緊湊結構設計，特別方便用戶集成到已有系統中，為用戶節約系統改造費用

6、電源頻率自適應：電源頻率50/60Hz自適應功能，方便用戶使用。

7、具有可編程數字輸入、可編程繼電器輸出、4-20mA電流輸出功能。

8、電機的保護：多種電機保護功能（如過流、輸入輸出缺相、晶閘管短路、過熱保護、漏電檢測、電子熱過載等）確保電機及軟起動器在故障或誤操作時不被損壞。

9、維護簡便：由4位數碼顯示組成的監控信號編碼系統，24小時監控系統設備的工作狀況，同時提供快速故障診斷。

三、漢顯智能型電機軟起動器特點

1、多種起動方式：限流軟起動、電壓指數曲線、電壓線性曲線、電流指數曲線、電流線性曲線，并可在每種方式下施加可編程突跳起動轉矩及起動電流限制。根據不同的負載，可以選擇相應的起動曲線，達到較佳的起動效果?；A(chǔ)算法使得電機起動、停止更加準確、平滑。

2、通訊功能：配有RS485通訊接口，方便用戶網絡連接控制，提高系統的自動化水平及可靠性。Modbus/Profibus標準協議可選，方便組態連接。

3、模擬信號控制：用戶可輸入4—20mA或0—20mA標準信號，并可在操作面板上進行模擬量的上、下限設定，實現對電機起、?？刂萍皥缶＿€可通過軟起動器進行數據(壓力、溫度、流量等)的傳輸。具有4—20mA或0—20mA標準信號輸出功能。

4、強大的抗干擾性：所有外部控制信號均采用光電隔離，并設置了不同的抗噪級別，適應在特殊的工業環境中使用。

5、雙參數功能：軟起動器同時具備兩套不同功率電機控制參數，可控制兩臺不同功率的電機。

6、多種停車方式可編程軟停車、自由停車、制動剎車、軟停+制動剎車。

7、電源頻率自適應：電源頻率50/60Hz自適應功能。

8、動態故障記憶：多可以記錄15次故障。

9、完善的保護功能：全程檢測電流及負載參數，具有過流、過載、欠載、過熱、斷相、短路、三相電流不平衡、相序檢測、漏電檢測等微機保護功能。

10、友好的人機界面：采用LCD液晶顯示面板，具有中英文兩種顯示界面。

四、分級變頻軟起動器特點

1、結構設計：功率器件部分采用敷鋁鋅板經多重折彎組裝而成，上層控制板塑殼采用高分子材料擠壓成型，具有阻燃、高強度等功能，能置互感器。

2、分級變頻起動功能：通過引入變頻控制機制，因此起動電流可以控制在額定電流的2倍左右，起動轉矩可以達到額定轉矩的80%-90%，實現小起動電流、大起動轉矩的良好起動特性。

3、調試方便：內置十種負載類型可供用戶選擇，針對于每類負載提供起動控制曲線，較大程度使得軟起動與負載進行匹配，以達到較佳的起動、停止效果。

4、電機起動控制靈活：具有電壓斜坡起動、線性轉矩控制起動、平方轉矩控制起動、有級變頻控制起動等起動方式：自由停車、軟停車、泵停車、內部制動停車、外部制動停車等多種停車控制方式?？蓪?shí)現正方兩個方向起動，點動試車?？筛鶕?jù)負載性進行調整，較大程度滿足現場需求。

5、多種自動控制功能：有多個可編程數字口輸入，一路模擬信號輸入和模擬信號輸出。具有電機溫度檢測、漏電檢測功能和宏控制功能。

6、豐富的通訊功能：配有PS485通訊接口，方便用戶網絡連接控制，提高系統的自動化水平及可靠性。Modbus/Profibus標準協議可選，方便組態連接。

五、內置旁路型電機軟起動器特點

1.內置三相旁路接觸器觸點，使得一次線接線更為簡便。節約首次安裝費用戶，便于成套設備的安裝和配線。

2.內置旁路接觸器采用無電運行技術，不同于其他外置旁路交流接觸器長期帶電運行方式，因而本產品節電、無噪音、無電磁污染、不產生火花，綠色環保。

3.SCR閉環控制功能，尤其適用于輕載和負載多變的場合。能夠很好地避免轉矩震蕩，進一步減少負載的機械損耗。平滑的起動和軟停曲線，較大程度滿足現場要求。

4.內置高精度電流互感器，對主回路三相電流進行實時檢測。

5.整機結構緊湊，主回路采用大電流壓線端子，上蓋為塑殼結構、主框架采用敷鋁鋅板材料，具有耐腐蝕性、耐熱性等特點。

6.采用32位的Comtex-M3核MCU進行集中控制，精度高、實時高效。

7.Modbus/Profibus標準協議可選，RS-485總線接口。如需Profibus通訊功能，只需要選購相應通訊模塊即可。

8.保護功能齊全，可對電機進行缺相、過載、過流、漏電、相電流不平衡保護。內置晶閘管溫度檢測，可對晶閘管自身過流、過載進行保護。

9.直觀的LED數碼管顯示，用戶可在說明書的指導下自行編程，菜單簡單、操作方便。

作用

播報

編輯

能無階躍地平穩起動/停止電機，避免因采用直接起動、星/三角起動、自耦減壓起動等傳統起動方式起動電機而引起的機械與電氣沖擊等問題，并能有效地降低起動電流及配電容量，避免增容投資。
